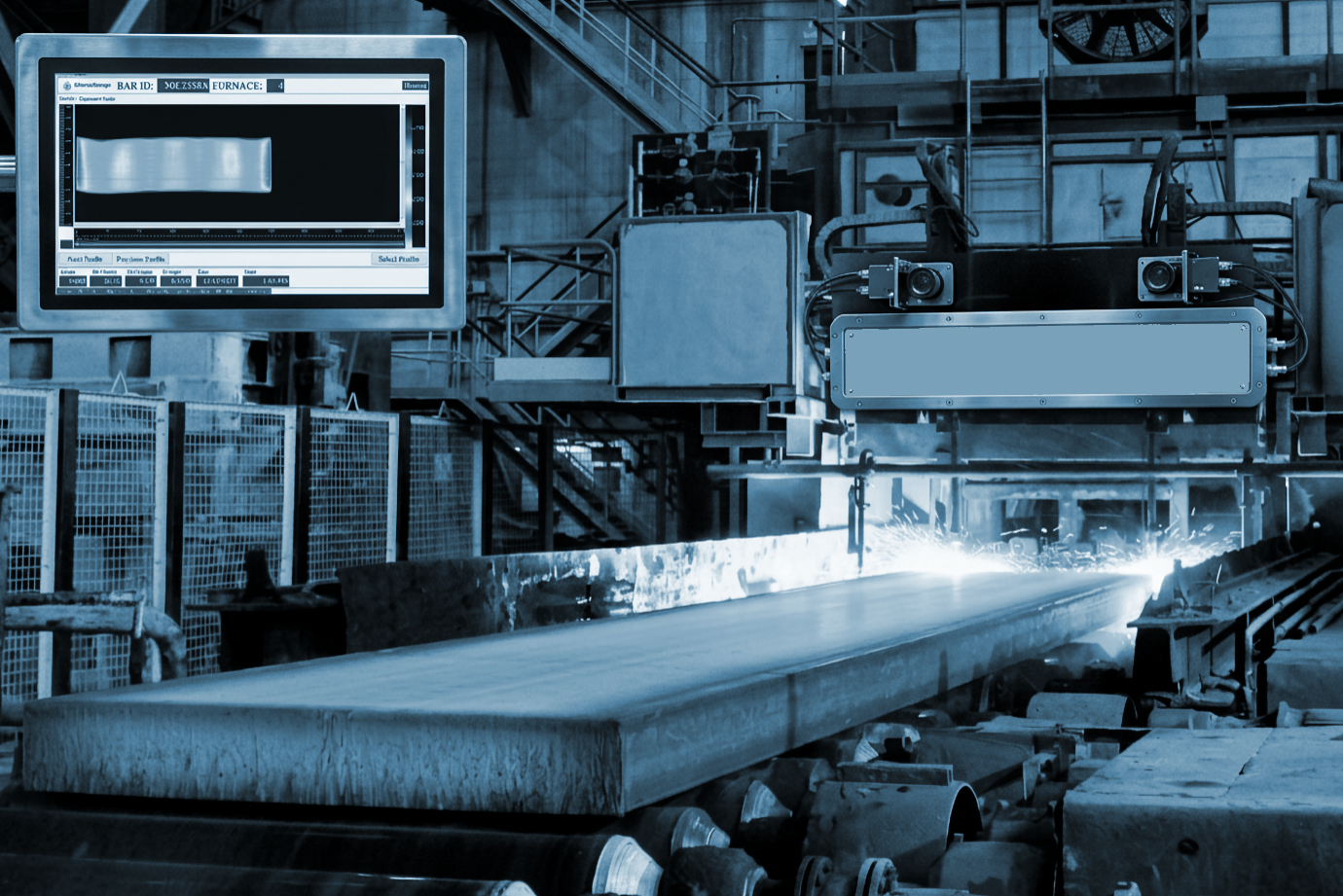

Our width and shape control solutions are optical, laser and vision based sometime standalone, sometime used in combination; they represent the state of the art of non-contact width and shape control on hot and cold strips and slabs, but also on long products such as billets and pipes.
Genişlik ve şekil kontrol çözümlerimiz optik, lazer ve görüş tabanlıdır, bazen bağımsız, bazen kombinasyon halinde kullanılır; sıcak ve soğuk şeritler ve levhalar üzerinde, aynı zamanda kütükler ve borular gibi uzun ürünler üzerinde temassız genişlik ve şekil kontrolünün en ileri teknolojisini temsil ederler.
The dimensional control of width and shape is of particular importance to facilitate subsequent processing by having immediate information on non-conformity and for the purposes of the waste optimizing.
Genişlik ve şeklin boyutsal kontrolü, uygunsuzluk hakkında anında bilgi sahibi olarak sonraki işlemleri kolaylaştırmak ve atık optimizasyonu amacıyla özellikle önemlidir.
Widely used during the process to determine the perfect cutting coordinates and promptly communicate them to the shears and online cutting systems. The advanced analytic software (AAS) give access to a wide range of information which may drive the quality optimization purposes. Bar details are presented in the data tables to the right of the images.
Mükemmel kesme koordinatlarını belirlemek ve bunları makaslara ve çevrimiçi kesme sistemlerine hızlı bir şekilde iletmek için proses sırasında yaygın olarak kullanılır. Gelişmiş analitik yazılım (AAS), kalite optimizasyonu hedeflerini yönlendirebilecek geniş bir bilgi yelpazesine erişim sağlar. Çubuk detayları, görüntülerin sağındaki veri tablolarında sunulur.
Typical data displayed includes the Bar ID, Thickness, Optimization Criteria (i.e. customer defined strategy), overall width, cut line, cut length, cut status (to cut or not), crop area, crop weight, etc. Other parameters can also be displayed based on customer configuration details.
Görüntülenen tipik veriler arasında Çubuk Kimliği, Kalınlık, Optimizasyon Kriterleri (müşteri tanımlı strateji), toplam genişlik, kesme hattı, kesme uzunluğu, kesme durumu (kesilecek veya kesilmeyecek), fire alanı, fire ağırlığı vb. bulunur. Müşteri yapılandırma detaylarına bağlı olarak diğer parametreler de görüntülenebilir.
Appearance:Görünüm:
The head and tail images have been colour enhanced to illustrate relative thermal variations over the surfaces. This enhancement is based on correlating camera pixel values to the colour spectrum and we assume a linear relationship between the pixel value and the defined colour spectrum. Baş ve kuyruk görüntüleri, yüzeyler üzerindeki göreceli termal varyasyonları göstermek için renk iyileştirmesine tabi tutulmuştur. Bu iyileştirme, kamera piksel değerlerinin renk spektrumu ile ilişkilendirilmesine dayanır ve piksel değeri ile tanımlanmış renk spektrumu arasında doğrusal bir ilişki olduğunu varsayarız.Thermal gradients:Termal gradyanlar:
Generate user friendly views of physical and thermal gradients. Fiziksel ve termal gradyanların kullanıcı dostu görünümlerini oluşturun.Analysis:Analiz:
Calculate operational parameters such as deviation from center, overall width, camber, hook, etc. Merkezden sapma, toplam genişlik, kamber, kanca vb. gibi operasyonel parametreleri hesaplayın.Warnings and alarms:Uyarılar ve alarmlar:
Raise an alarm in case of excessive conditions, such as excessive hook. Aşırı kanca gibi aşırı durumlarda alarm verin.Variable's trend integration:Değişken trend entegrasyonu:
Incorporation of current design trends while ensuring a timeless and enduring appeal.Zamansız ve kalıcı bir çekicilik sağlarken güncel tasarım trendlerini dahil etme.Shape reconstruction:Şekil rekonstrüksiyonu:
Our solutions are able to reconstruct by software the 2D and 3D shape of the part with extreme precision, and at the same time mathematically calculate and make available the physical coordinates of the areas that present defects or discrepancies from the expected. Çözümlerimiz, parçanın 2D ve 3D şeklini yazılım yoluyla son derece hassas bir şekilde yeniden yapılandırabilir ve aynı zamanda kusur veya beklenenden sapma gösteren alanların fiziksel koordinatlarını matematiksel olarak hesaplayıp kullanıma sunabilir.This type of systems are quite complex and and require a lot of time and testing to develop. Companies capable of carrying out this type of in-line control, especially on hot metals are currently quite rare not being solutions that can be improvised without considerable practical experience in the field. Bu tür sistemler oldukça karmaşıktır ve geliştirilmesi çok zaman ve test gerektirir. Özellikle sıcak metaller üzerinde bu tür hat içi kontrolü gerçekleştirebilen şirketler, sahada önemli pratik deneyim olmadan doğaçlama yapılabilecek çözümler olmadığı için şu anda oldukça nadirdir.
The process of developing a system of this kind requires several years of extensive field testing and therefore it is not possible to improvise with last-minute solutions. Our group has thirty years of experience in this type of application which we gladly put at your disposal. Bu tür bir sistem geliştirme süreci, birkaç yıl kapsamlı saha testi gerektirir ve bu nedenle son dakika çözümleriyle doğaçlama yapmak mümkün değildir. Grubumuzun bu tür uygulamalarda otuz yıllık deneyimi vardır ve bunu memnuniyetle hizmetinize sunarız.
Features such as stereoscopic visions to minimize the effects of vertical bumping or the adoption of particular frequencies and wavelengths make our solutions the most precise and reliable among the available on the market. Dikey çarpma etkilerini en aza indirmek için stereoskopik görüşler veya belirli frekans ve dalga boylarının benimsenmesi gibi özellikler, çözümlerimizi piyasada bulunanlar arasında en hassas ve güvenilir kılmaktadır.
- 2D width and shape monitoring on flat products (strip, slab, plates)Düz ürünlerde (şerit, levha, plaka) 2D genişlik ve şekil izleme
- 3D width and shape monitoring on long solid products (billets, rods, wires)Uzun katı ürünlerde (kütükler, çubuklar, teller) 3D genişlik ve şekil izleme
- 3D width and shape monitoring on long hollow products (pipes and boxed profiles)Uzun içi boş ürünlerde (borular ve kutu profiller) 3D genişlik ve şekil izleme
Feedback from the crop optimization software can be used by the Vision System to compare the ideal, optimum cut point with the actual cut point as reported by the shear. These values can be used to calculate the ideal weight of the cropped head or tail and also the actual weight (indirectly calculated). All of the calculations can be organized and displayed on Crop Loss Report (CLR). Fire optimizasyon yazılımından gelen geri bildirim, Görüş Sistemi tarafından ideal, optimum kesme noktasını makas tarafından bildirilen gerçek kesme noktası ile karşılaştırmak için kullanılabilir. Bu değerler, kesilen baş veya kuyruğun ideal ağırlığını ve ayrıca gerçek ağırlığı (dolaylı olarak hesaplanan) hesaplamak için kullanılabilir. Tüm hesaplamalar Fire Kayıp Raporu'nda (CLR) düzenlenebilir ve görüntülenebilir.
