प्रणाली अवलोकन
शीतलक इमल्शन की सांद्रता की निगरानी और विनियमन के लिए अंतिम प्रणाली।
फोकस
ईसीएस उद्योग में स्नेहन शीतलन समाधानों के लिए पानी/तेल सांद्रता को मापने और विनियमित करने के लिए अंतिम प्रणाली है। इसकी कार्यक्षमता योजना अपेक्षाकृत सरल है: एक इमल्शन नमूना नियमित और प्रोग्राम योग्य अंतराल पर टैंक से लिया जाता है एक सक्शन पंप का उपयोग करके, या, जमीन के ऊपर टैंक वाले सिस्टम में, एक वाल्व के माध्यम से।यांत्रिक और चुंबकीय फिल्टर दोनों का उपयोग करके फ़िल्टर किए जाने के बाद, पीएच, तापमान और विद्युत चालकता के भौतिक मापदंडों को इन मापदंडों को भी नियंत्रण में रखने के लिए मापा जाता है, फिर तेल सांद्रता को मापा जाता है। परिणाम वास्तविक समय में डिस्प्ले पर दिखाए जाते हैं और विचलन के रुझान विश्लेषण के लिए ट्रैक किए जाते हैं।
चुंबकीय फिल्टर में एक एम्बेडेड सफाई सर्किट होता है ताकि स्वचालित रूप से या मांग पर एक सफाई चक्र किया जा सके, जिससे समय के साथ इसकी दक्षता सुनिश्चित हो सके।
विशिष्टताएं
सांद्रता माप एक थर्मोरेगुलेटेड टोटल रिफ्लेक्शन रेफ्रेक्टोमीटर के साथ किया जाता है।यह इकाई प्रणाली के हृदय का प्रतिनिधित्व करती है और विशेष रूप से एप्लिकेशन के लिए डिज़ाइन की गई थी। थर्मोरेगुलेशन चरम स्थितियों में और इमल्शन के साथ भी सटीक माप की गारंटी देता है जहां रेफ्रेक्टोमेट्रिक सूचकांक की भिन्नता तापमान से काफी प्रभावित होती है।
रेफ्रेक्टोमीटर में एक सफाई प्रणाली भी है, इस मामले में यह अल्ट्रासोनिक है और रखरखाव हस्तक्षेप की आवश्यकता के बिना लंबे समय तक सिस्टम को कार्यशील रखने में सक्षम है।
माप पूरा होने के बाद, शीतलक को टैंक में वापस डाल दिया जाता है जहां से इसे लिया गया था। यदि सांद्रता अपेक्षित सीमा के भीतर नहीं है, तो पानी के इनलेट वाल्व और तेल सक्शन पंप सक्रिय हो जाते हैं ताकि आवश्यकतानुसार उच्च या निम्न सांद्रता वाला इमल्शन पेश किया जा सके।
दो तत्वों को एक स्टेटिक मिक्सर द्वारा मिलाया जाता है। एक फ्लो मीटर सर्किट में डाले गए पानी और नए तेल की मात्रा की गणना करता है, जबकि एक लेवल मीटर टैंक में इमल्शन के स्तर की लगातार निगरानी करता है।
समय की कसौटी पर खरा उतरने के लिए डिज़ाइन किया गया

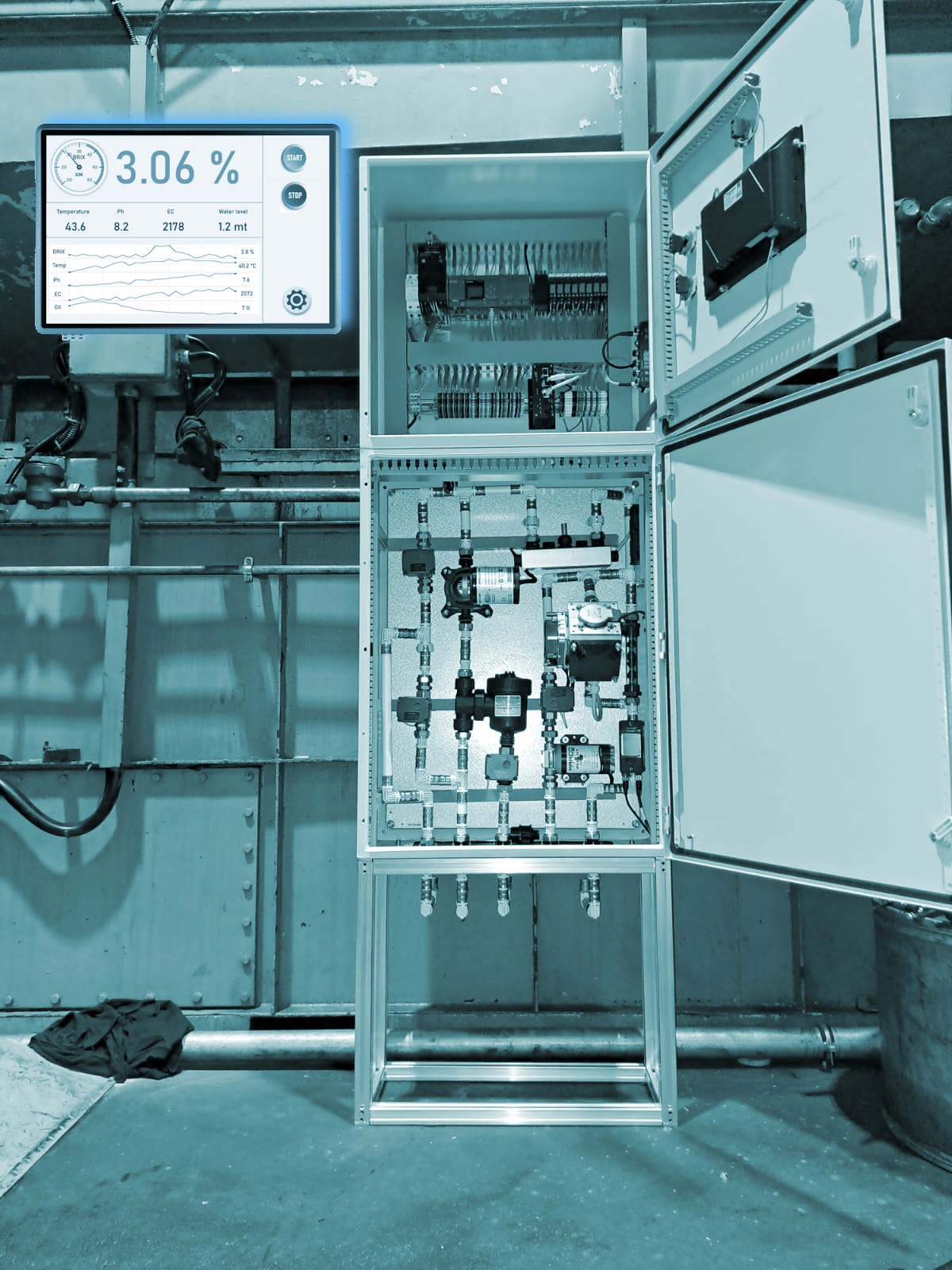

सिस्टम दो अलग-अलग IP67 ग्रेड वाटरप्रूफ कैबिनेट का उपयोग करता है जो आमतौर पर एक दूसरे पर रखे जाते हैं। ऊपरी कैबिनेट में विद्युत और इलेक्ट्रॉनिक भाग होता है और यह एक माइक्रो पीएलसी और एक स्मार्ट एलसीडी टच स्क्रीन ऑपरेटर पैनल के साथ-साथ माप चक्र शुरू करने और रोकने के लिए दो हार्डवेयर पुश बटन और आपातकालीन पुश बटन पर आधारित होता है। वायरिंग रंगीन टर्मिनलों का उपयोग करके बनाई जाती है ताकि तुरंत पहचाना जा सके।हाइड्रोलिक भाग ऐसी सामग्रियों से बना है जो जलीय इमल्शन के उपचार के लिए पूरी तरह से संगत हैं; इसलिए तांबे के फिटिंग और इसके मिश्र धातुओं से बचा जाता है, इस उद्देश्य के लिए प्लास्टिक सामग्री को प्राथमिकता दी जाती है। यहां तक कि स्टेनलेस स्टील, हालांकि जहां आवश्यक हो (उदाहरण के लिए वाल्व में) मौजूद है, न्यूनतम कर दिया गया है, गैल्वेनिक धाराओं के कारण होने वाले जंग के जोखिम को खत्म करने के लिए एल्यूमीनियम को प्राथमिकता दी जाती है।
त्वरित स्थापना
स्थापना त्वरित है, सिस्टम को नेटवर्क से जोड़ने के लिए बिजली आपूर्ति के सरल कनेक्शन की आवश्यकता होती है, एक मानक ईथरनेट या वाई-फाई कनेक्शन का उपयोग किया जा सकता है। अंत में, सिस्टम को एक सुरक्षित नेटवर्क पर दूरस्थ निगरानी के लिए 4जी/आईओटी-एनबी राउटर से सुसज्जित किया जा सकता है।सही ढंग से संचालित करने के लिए, सिस्टम को शीतलक को इकट्ठा करने और कंटेनमेंट टैंक में वापस डालने के लिए कुछ पाइपों की आवश्यकता होती है। मुख्य कैबिनेट को टैंक के किनारे पर, दीवार पर लगाकर या टैंक के निकट उपयुक्त समर्थन का उपयोग करके भी स्थापित किया जा सकता है।
रखरखाव में आसानी पर ध्यान
रखरखाव के बारे में, सिस्टम में एक यांत्रिक और चुंबकीय सफाई समाधान है जो उपयोग के अनुसार स्वचालित या मैन्युअल सफाई चक्र हो सकता है। यह चक्र फिल्टर में साफ पानी प्रसारित करके और इसे एक विशेष कंटेनर में या यहां तक कि सीधे टैंक में निकालकर होता है। रेफ्रेक्टोमीटर एक अल्ट्रासोनिक सफाई प्रणाली से सुसज्जित है जो प्रत्येक माप चक्र में स्वचालित रूप से सक्रिय हो जाती है।इसलिए इसके लिए किसी साधारण मानवीय हस्तक्षेप की आवश्यकता नहीं होती है। जहां सिस्टम लंबे समय तक निष्क्रिय रहता है, वहां तेल की एक फिल्म मापने वाले प्रिज्म की सतह पर जमा हो सकती है। यह घटना ऑपरेटर पर मुख्य पैनल पर सॉफ्टवेयर अलार्म के रूप में संकेतित होती है और इसे मैन्युअल हस्तक्षेप के साथ हल किया जाना चाहिए, जो वैसे भी जटिल नहीं है। सभी हाइड्रोलिक घटक स्विवल फिटिंग का उपयोग करते हैं और गैर-विशेष रूप से प्रशिक्षित कर्मियों द्वारा भी बहुत आसानी से अलग किए जा सकते हैं।
