वेल्डेड पाइप पर वेल्डिंग निरीक्षण

आंतरिक परत, यूटी स्कार्फिंग मॉनिटर

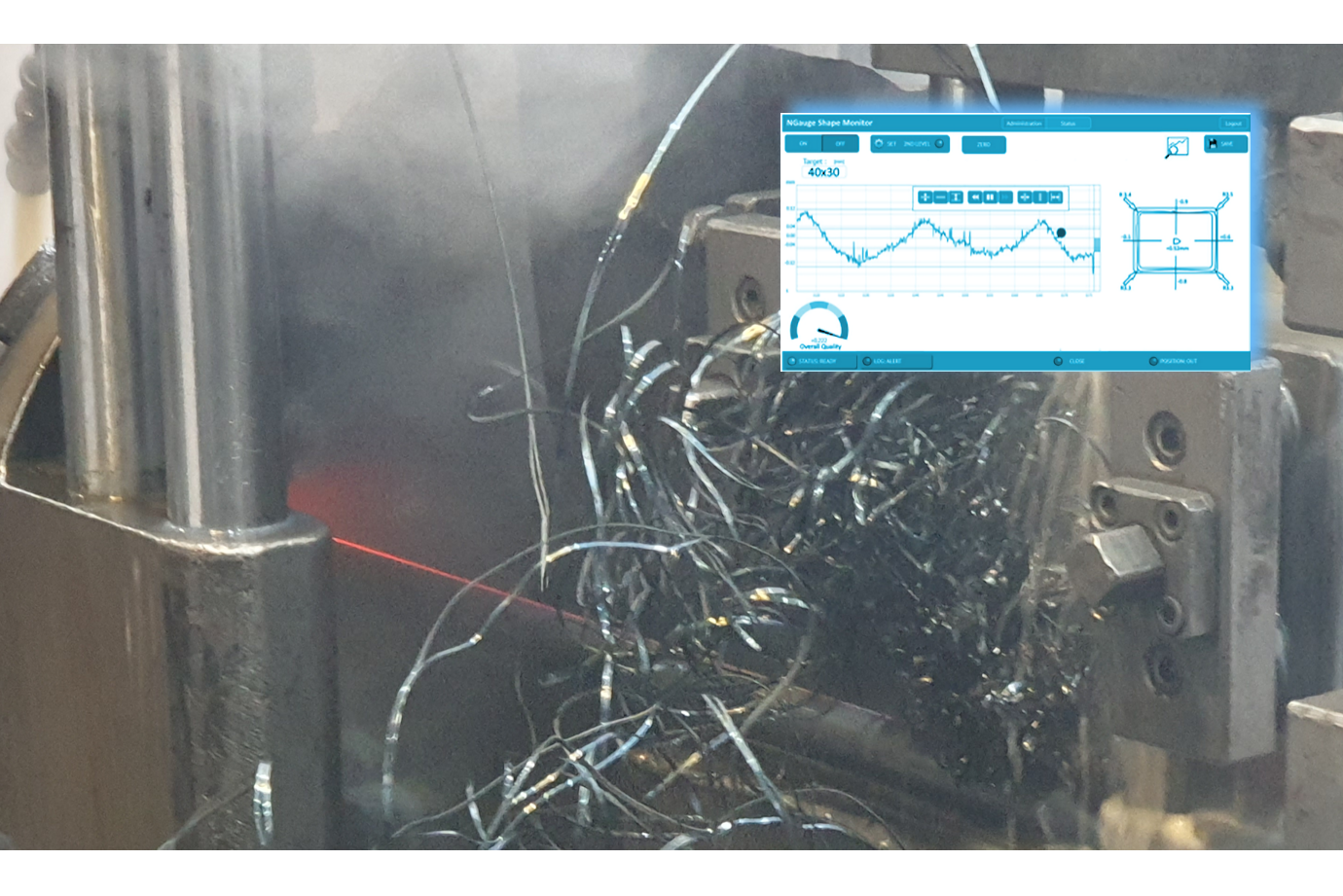

स्कार्फिंग प्रक्रिया आमतौर पर वेल्डिंग प्रक्रिया के बाद पाइप जैसे लंबे उत्पाद पर अतिरिक्त वेल्ड बीड को हटाने के लिए की जाती है। इस प्रक्रिया का अंतिम उद्देश्य वेल्ड को इस तरह से मॉडलिंग करना है कि परिणामी पाइप प्रोफाइल पाइप के गैर-वेल्डेड हिस्से से मेल खाएगा और आकार इस प्रकार प्राप्त होगा जैसे वेल्ड कभी बनाया ही नहीं गया हो। यह प्रक्रिया त्रुटियों से मुक्त नहीं है, किसी भी अन्य विनिर्माण प्रक्रिया की तरह, परिणामी प्रोफाइल बहुत गहरा दिखाई दे सकता है या सामग्री के ऊपर एक वेल्ड बीड छोड़ सकता है। स्कार्फिंग मॉनिटर एक अल्ट्रासोनिक उपकरण है जो वेल्ड क्षेत्र को स्कैन करता है और सामग्री हटाने की प्रक्रिया की गुणवत्ता की निगरानी करता है।

बाहरी परत, लेजर प्रोफाइलोमीटर

3DS प्रणाली बाहरी आकार की जांच करने और बाहरी वेल्ड बीड के आयामों को मापने के लिए आदर्श और पूर्ण समाधान है। अत्यधिक तेज ऑनलाइन निरीक्षण और नवीनतम पीढ़ी के रैखिक लेजर स्कैनर के उपयोग के माध्यम से, यह माइक्रोन तक वेल्ड क्षेत्र के बाहरी आकार का पुनर्निर्माण करने में सक्षम है, जो मैक्रोस्कोपिक दोषों को उजागर करता है।

मध्यवर्ती परत, एक्स-रे

वेल्डएन प्रणाली छोटे पाइप और प्रोफाइल पर आंतरिक वेल्ड दोषों का पता लगाने के लिए टीडीआई सेंसर और एक्स-रे प्रौद्योगिकियों का उपयोग करती है, दोनों इन-लाइन और उत्पादन के दौरान। यह छोटे व्यास, पतली दीवार वाले पाइपों के लिए उपयुक्त है। प्रणाली अत्यधिक मजबूत है और बहुत कठोर वातावरण में भी बिना किसी समस्या के उपयोग की जा सकती है।

फ्लैट धातुओं पर वेल्डिंग निरीक्षण

बाहरी परत

बाहरी आकार की जांच करने और बाहरी वेल्ड बीड के आयामों को मापने के लिए एक पूर्ण समाधान। अत्यधिक तेज ऑनलाइन निरीक्षण और नवीनतम पीढ़ी के रैखिक लेजर स्कैनर के उपयोग के माध्यम से, यह माइक्रोन तक वेल्ड क्षेत्र के बाहरी आकार का पुनर्निर्माण करने में सक्षम है, जो मैक्रोस्कोपिक दोषों को उजागर करता है।

मध्यवर्ती परत

वेल्डएन प्रणाली फ्लैट उत्पादों और कॉइल जोड़ने पर आंतरिक वेल्ड दोषों का पता लगाने के लिए टीडीआई सेंसर और एक्स-रे प्रौद्योगिकियों का उपयोग करती है, दोनों इन-लाइन और उत्पादन के दौरान। यह 6 मिमी तक की मोटाई वाली फ्लैट स्टील स्ट्रिप्स के लिए उपयुक्त है। प्रणाली अत्यधिक मजबूत है और बहुत कठोर वातावरण में भी बिना किसी समस्या के उपयोग की जा सकती है।
