OverviewPrzegląd

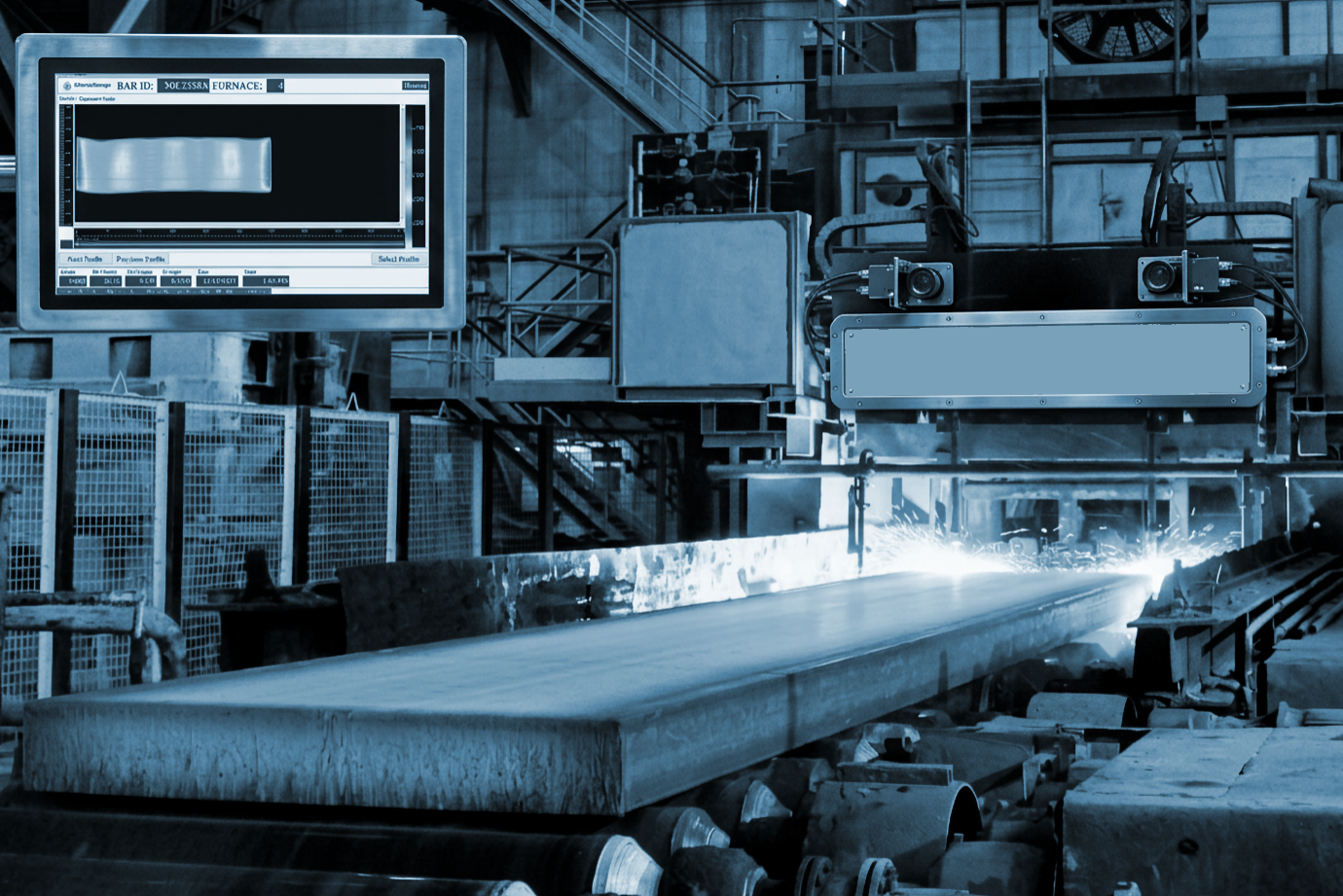

Our width and shape control solutions are optical, laser and vision based sometime standalone, sometime used in combination; they represent the state of the art of non-contact width and shape control on hot and cold strips and slabs, but also on long products such as billets and pipes.
Nasze rozwiązania do kontroli szerokości i kształtu są optyczne, laserowe i wizyjne, czasami samodzielne, czasami używane w kombinacji; stanowią szczytowe osiągnięcie bezdotykowej kontroli szerokości i kształtu na gorących i zimnych taśmach oraz płytach, ale także na długich produktach, takich jak kęsy i rury.
The dimensional control of width and shape is of particular importance to facilitate subsequent processing by having immediate information on non-conformity and for the purposes of the waste optimizing.
Kontrola wymiarowa szerokości i kształtu ma szczególne znaczenie dla ułatwienia dalszej obróbki poprzez natychmiastową informację o niezgodnościach oraz w celu optymalizacji odpadów.
Widely used during the process to determine the perfect cutting coordinates and promptly communicate them to the shears and online cutting systems. The advanced analytic software (AAS) give access to a wide range of information which may drive the quality optimization purposes. Bar details are presented in the data tables to the right of the images.
Szeroko stosowane podczas procesu do określenia idealnych współrzędnych cięcia i szybkiego przekazania ich do nożyc i systemów cięcia online. Zaawansowane oprogramowanie analityczne (AAS) zapewnia dostęp do szerokiego zakresu informacji, które mogą wspierać cele optymalizacji jakości. Szczegóły dotyczące prętów są przedstawione w tabelach danych po prawej stronie obrazów.
Typical data displayed includes the Bar ID, Thickness, Optimization Criteria (i.e. customer defined strategy), overall width, cut line, cut length, cut status (to cut or not), crop area, crop weight, etc. Other parameters can also be displayed based on customer configuration details.
Typowe wyświetlane dane obejmują ID pręta, grubość, kryteria optymalizacji (tj. strategię zdefiniowaną przez klienta), całkowitą szerokość, linię cięcia, długość cięcia, status cięcia (ciąć lub nie), obszar odpadu, wagę odpadu itp. Inne parametry mogą być również wyświetlane w zależności od szczegółów konfiguracji klienta.
Appearance:Wygląd:
The head and tail images have been colour enhanced to illustrate relative thermal variations over the surfaces. This enhancement is based on correlating camera pixel values to the colour spectrum and we assume a linear relationship between the pixel value and the defined colour spectrum. Obrazy głowy i ogona zostały wzmocnione kolorystycznie, aby zilustrować względne zmiany termiczne na powierzchniach. To wzmocnienie opiera się na korelacji wartości pikseli kamery ze spektrum kolorów i zakładamy liniową zależność między wartością piksela a zdefiniowanym spektrum kolorów.Thermal gradients:Gradienty termiczne:
Generate user friendly views of physical and thermal gradients. Generuj przyjazne dla użytkownika widoki gradientów fizycznych i termicznych.Analysis:Analiza:
Calculate operational parameters such as deviation from center, overall width, camber, hook, etc. Obliczaj parametry operacyjne, takie jak odchylenie od środka, całkowita szerokość, wygięcie, hak itp.Warnings and alarms:Ostrzeżenia i alarmy:
Raise an alarm in case of excessive conditions, such as excessive hook. Podnieś alarm w przypadku nadmiernych warunków, takich jak nadmierny hak.Variable's trend integration:Integracja trendów zmiennych:
Incorporation of current design trends while ensuring a timeless and enduring appeal.Włączenie aktualnych trendów projektowych przy jednoczesnym zapewnieniu ponadczasowego i trwałego wyglądu.Shape reconstruction:Rekonstrukcja kształtu:
Our solutions are able to reconstruct by software the 2D and 3D shape of the part with extreme precision, and at the same time mathematically calculate and make available the physical coordinates of the areas that present defects or discrepancies from the expected. Nasze rozwiązania są w stanie zrekonstruować za pomocą oprogramowania kształt 2D i 3D części z ekstremalną precyzją, a jednocześnie matematycznie obliczyć i udostępnić współrzędne fizyczne obszarów, które wykazują wady lub rozbieżności w stosunku do oczekiwanych.This type of systems are quite complex and and require a lot of time and testing to develop. Companies capable of carrying out this type of in-line control, especially on hot metals are currently quite rare not being solutions that can be improvised without considerable practical experience in the field. Ten typ systemów jest dość złożony i wymaga dużo czasu i testów do opracowania. Firmy zdolne do przeprowadzenia tego typu kontroli w linii, szczególnie na gorących metalach, są obecnie dość rzadkie, ponieważ nie są to rozwiązania, które można improwizować bez znacznego praktycznego doświadczenia w terenie.
The process of developing a system of this kind requires several years of extensive field testing and therefore it is not possible to improvise with last-minute solutions. Our group has thirty years of experience in this type of application which we gladly put at your disposal. Proces opracowywania tego rodzaju systemu wymaga kilku lat intensywnych testów terenowych, dlatego nie można improwizować z rozwiązaniami w ostatniej chwili. Nasza grupa ma trzydzieści lat doświadczenia w tego typu zastosowaniach, które chętnie oddajemy do Państwa dyspozycji.
Features such as stereoscopic visions to minimize the effects of vertical bumping or the adoption of particular frequencies and wavelengths make our solutions the most precise and reliable among the available on the market. Funkcje takie jak wizja stereoskopowa w celu minimalizacji efektów pionowego podskakiwania lub przyjęcie określonych częstotliwości i długości fal sprawiają, że nasze rozwiązania są najbardziej precyzyjne i niezawodne spośród dostępnych na rynku.
- 2D width and shape monitoring on flat products (strip, slab, plates)Monitorowanie szerokości i kształtu 2D dla produktów płaskich (taśma, płyta, blacha)
- 3D width and shape monitoring on long solid products (billets, rods, wires)Monitorowanie szerokości i kształtu 3D dla długich produktów litych (kęsy, pręty, druty)
- 3D width and shape monitoring on long hollow products (pipes and boxed profiles)Monitorowanie szerokości i kształtu 3D dla długich produktów drążonych (rury i profile skrzynkowe)
Feedback from the crop optimization software can be used by the Vision System to compare the ideal, optimum cut point with the actual cut point as reported by the shear. These values can be used to calculate the ideal weight of the cropped head or tail and also the actual weight (indirectly calculated). All of the calculations can be organized and displayed on Crop Loss Report (CLR). Informacje zwrotne z oprogramowania do optymalizacji odpadów mogą być wykorzystane przez System Wizyjny do porównania idealnego, optymalnego punktu cięcia z rzeczywistym punktem cięcia zgłoszonym przez nożyce. Wartości te mogą być użyte do obliczenia idealnej masy odciętej głowy lub ogona, a także rzeczywistej masy (obliczonej pośrednio). Wszystkie obliczenia mogą być zorganizowane i wyświetlone w Raporcie Strat Odpadów (CLR).
Improve your process in few easy stepsPopraw swój proces w kilku prostych krokach
Initial Discussion:Wstępna dyskusja:
A preliminary discussion to understand your goals, preferences, and any specific challenges you're facing with your process.Wstępna dyskusja, aby zrozumieć Twoje cele, preferencje i wszelkie konkretne wyzwania, z którymi się mierzysz w swoim procesie.On-Site or Virtual Consultation:Konsultacja na miejscu lub wirtualna:
Depending on your location and preference, we offer on-site or virtual consultations to assess your process.W zależności od Twojej lokalizacji i preferencji, oferujemy konsultacje na miejscu lub wirtualne, aby ocenić Twój proces.Personalized Plan:Spersonalizowany plan:
Our consultants develop a personalized plan with detailed recommendations and visual representations specific for your production need.Nasi konsultanci opracowują spersonalizowany plan ze szczegółowymi zaleceniami i wizualizacjami specyficznymi dla Twoich potrzeb produkcyjnych.Follow-Up Support:Wsparcie po wdrożeniu:
Continued support for any questions or additional guidance you may need during the implementation phase.Ciągłe wsparcie dla wszelkich pytań lub dodatkowych wskazówek, których możesz potrzebować podczas fazy wdrożenia.
